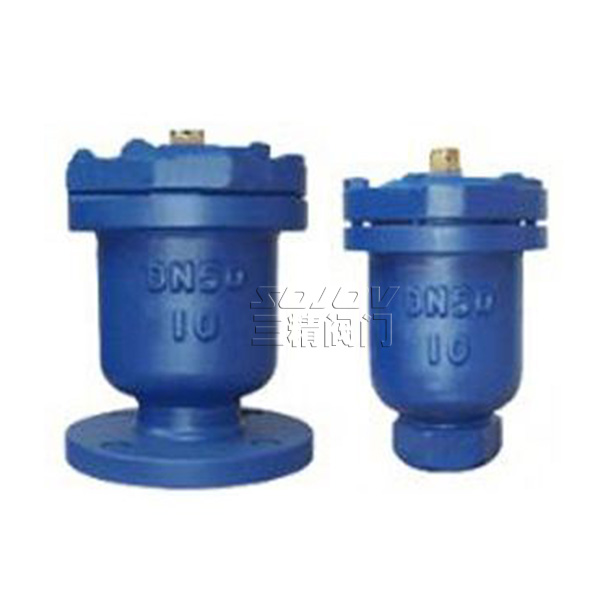

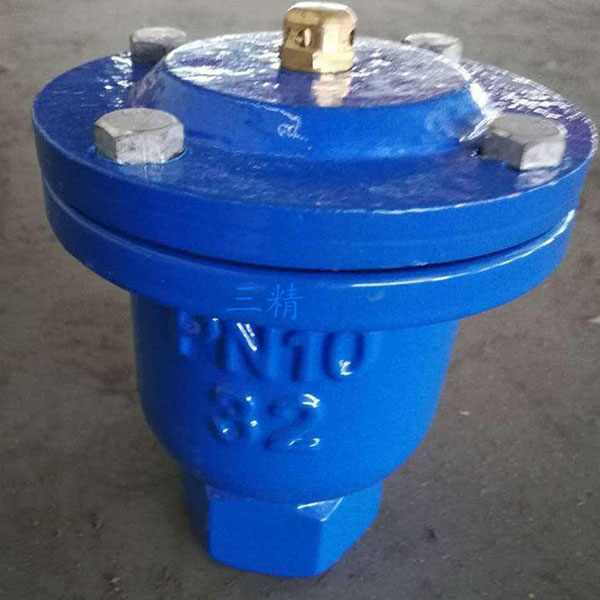

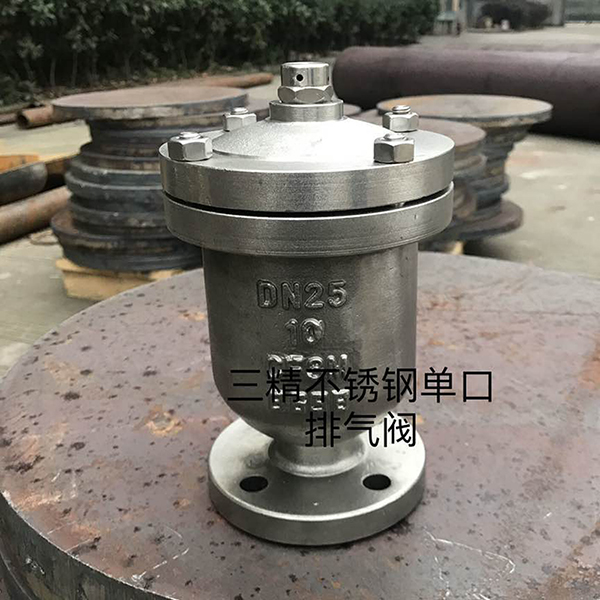

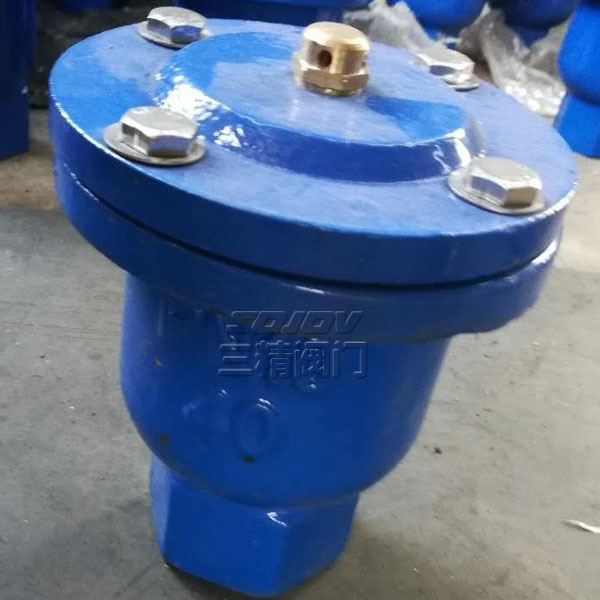

QB1型單口排(進)氣閥
QB1螺紋單口排氣閥為圓桶狀式閥體，其內部結構主要有不銹鋼浮球。本閥分為絲扣式和法蘭式兩種排氣閥。QB1型適用與工作溫度≤80℃的管路上，作為排除管路內氣體的設備。
產品詳情
QB1型單口排(進)氣閥概述
QB1螺紋單口排氣閥為圓桶狀式閥體，其內部結構主要有不銹鋼浮球。本閥分為絲扣式和法蘭式兩種排氣閥。QB1型適用與工作溫度≤80℃的管路上，作為排除管路內氣體的設備。
工作原理
管內開始注水時，浮球會慢慢向上浮起，此時本閥已進行排氣。當達到一定壓力的時候，浮球緊頂住橡膠圈，說明空氣已全部從排氣嘴排出。
零件材料
1、閥體、鑄鐵
2、閥蓋、鑄鐵
3、浮球、不銹鋼
4、塞頭、橡膠
5、排氣閥、黃銅
6、螺絲、螺帽、元鋼
主要連接尺寸
| 連接方式 | DN | H | D | D1 | Z-фd |
|---|---|---|---|---|---|
| 法蘭式 | 15 | 245 | 195 | 160 | 4-18 |
| 20 | 245 | 195 | 160 | 4-18 | |
| 25 | 245 | 195 | 160 | 4-18 | |
| 絲口式 | 15、20 | 245 | |||
| 25、32 | 245 | ||||
| 40、50 | 310 |
