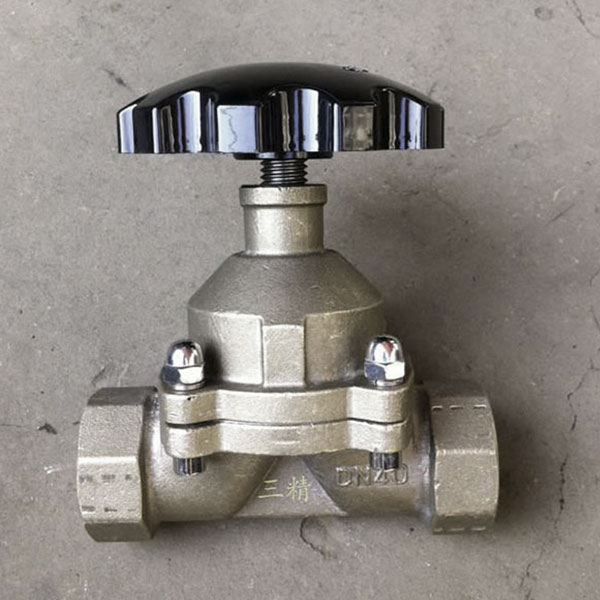

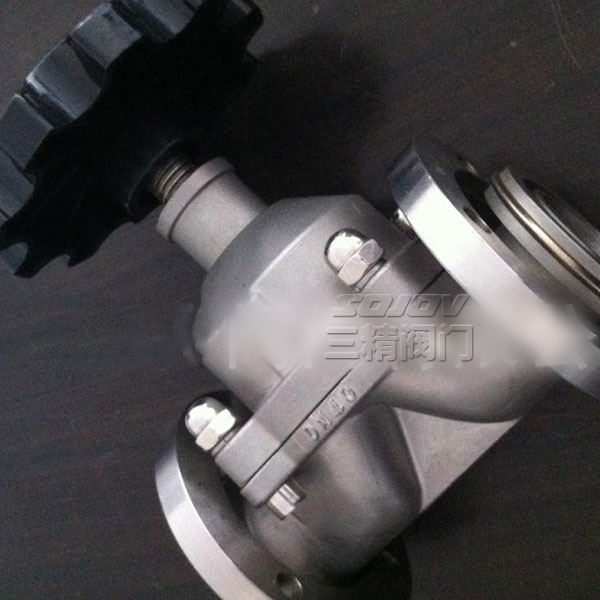

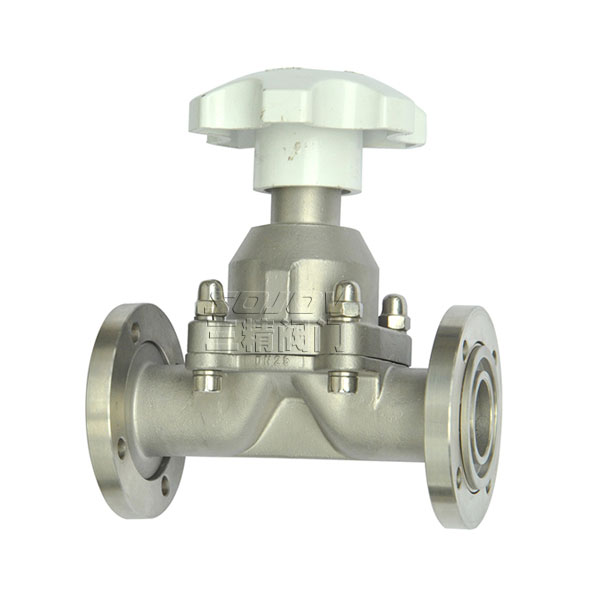

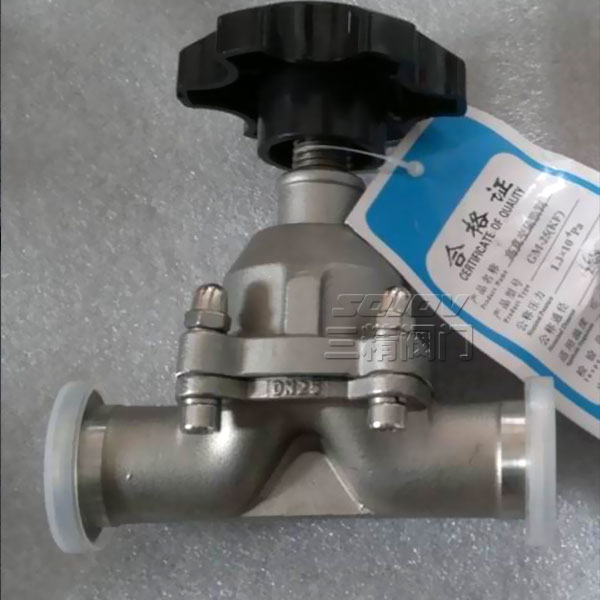

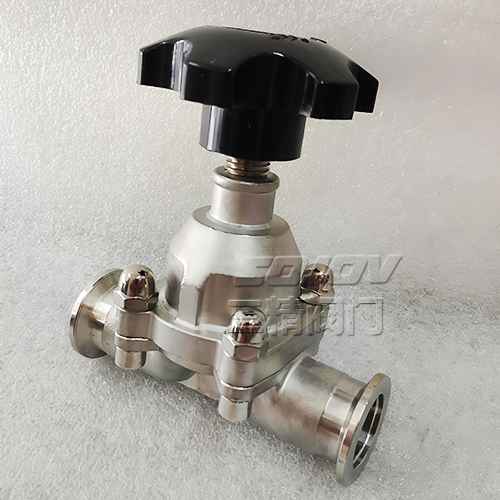

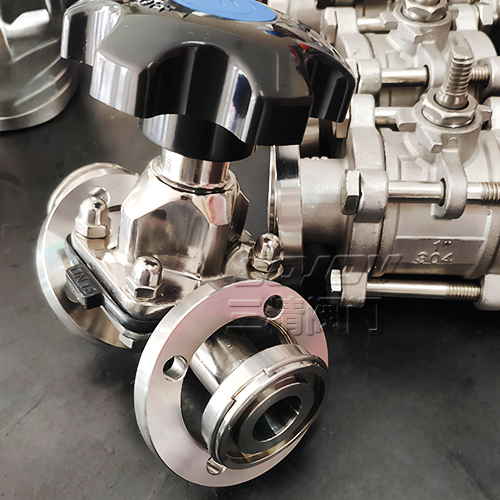

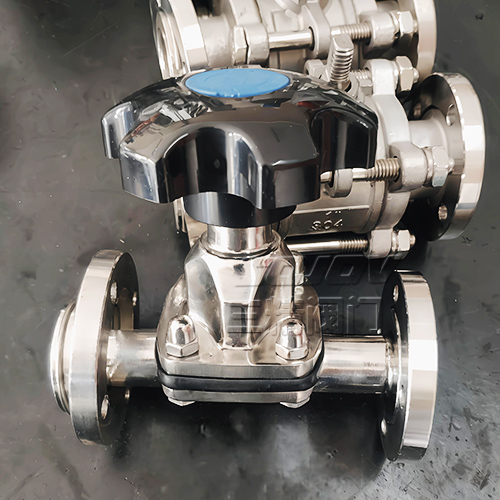

GM系列高真空隔膜閥
高真空隔膜閥是利用閥桿將橡膠膜直接壓在閥座上用來截止或接通真空系統。閥門適用的工作介質為空氣及非腐蝕性氣性
適用范圍：105～1.3x10-4Pa
漏氣率：6.7x10-4Pa.L/S
介質溫度：高真空隔膜閥隔膜為丁腈橡膠時－25℃～+80℃ 隔膜為氟橡膠時－30℃～＋150℃
產品詳情
GM高真空隔膜閥
高真空隔膜閥 使用原理,高真空隔膜閥 圖片,高真空隔膜閥工礦溫度,高真空隔膜閥尺寸如下：
高真空隔膜閥是利用閥桿將橡膠膜直接壓在閥座上用來截止或接通真空系統。閥門適用的工作介質為空氣及非腐蝕性氣性，高真空隔膜閥適用范圍：10 5 ～1.3x10 -4 Pa 高真空隔膜閥漏氣率：6.7x10 -4 Pa.L/S 高真空隔膜閥介質溫度：高真空隔膜閥隔膜為丁腈橡膠時－25℃～+80℃ 隔膜為氟橡膠時－30℃～＋150℃
高真空隔膜閥使用溫度
|
適用范圍Pa
|
105～1.3×10ˉ4
|
|
漏率Pa.L/S
|
6.7×10ˉ4
|
|
介質溫度℃
|
隔膜為丁腈橡膠時-25～+80 |
|
隔膜為氟橡膠時-30～+150 |
高真空隔膜閥技術規范
|
零件名稱
|
材料
|
|
閥體
|
碳鋼、不銹鋼
|
|
隔膜
|
丁腈橡膠、氟膠
|
|
閥桿
|
不銹鋼
|
連接法蘭標準按GB6070或GB4982規定，也可為連接管焊接型式
外形及連接尺寸
高真空隔膜閥形形及連接尺寸Ⅰ型連接管焊接隔膜閥
|
型號，尺寸
|
DN
|
D
|
H
|
A
|
L
|
L1
|
|
GM-10C-H（I）
|
10
|
19
|
80
|
55
|
240
|
120
|
|
GM-25C-H（I）
|
25
|
32
|
105
|
80
|
240
|
120
|
|
GN-40C-H
|
40
|
45
|
133
|
100
|
240
|
120
|
|
GM-50C-H
|
50
|
57
|
157
|
100
|
240
|
120
|
|
GM-10D-H（I）
|
10
|
19
|
77.5
|
50
|
150
|
150
|
|
GM-25D-H（I）
|
25
|
32
|
105
|
60
|
75
|
75
|
三精閥門公司訂貨須知：
一、①高真空隔膜閥產品名稱與型號②高真空隔膜閥 口徑③高真空隔膜閥是否帶附件以便我們的為您正確選型④高真空隔膜閥的使用壓力⑤高真空隔膜閥的使用介質的溫度。
二、若已經由設計單位選定 三精 公司的高真空隔膜閥型號，請按高真空隔膜閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的三精閥門公司專家為您審核把關。
