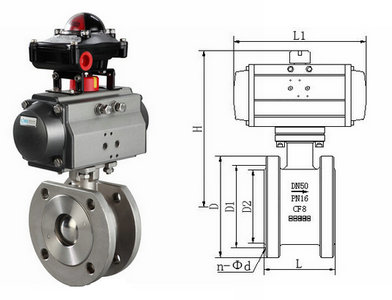

Q671F氣動對夾式球閥
品牌：三精閥門
閥門型號：Q671F
通徑規格：DN15～DN150mm
結構形式：超薄法蘭、對夾式
閥體材質：鑄鋼(WCB)、不銹鋼(304、316、316L)
公稱壓力：PN1.0、1.6、2.5MPa
適用溫度：-17℃-450℃(具體見產品詳情)
應用范圍：油、水、氣及紙漿或纖維狀流體
產品特點：結構長度短、重量輕、安裝方便、節省材料
產品詳情
氣動對夾式球閥概述
氣動對夾式球閥主要用于短線管道和特定空間的場合，主要由單(雙)作用氣動執行器與超薄型球閥組成，是一種新一代超短法蘭距球閥。與普通球閥相比，具有結構緊湊，長度短、體積小，且閥座與端面法蘭距離近，物料滯留少，密封性能優越等特點。氣動對夾式球閥可廣泛應用在石油、化工、冶金、電站、輕工等領域，對油、水、氣及紙漿或纖維狀流體進行自動調節或切斷控制。
氣動對夾式球閥特點
氣動對夾式球閥球芯通道形狀有V形及O形，具有結構長度短、重量輕、安裝方便、節省材料等顯著優點，適用于安裝位置比較短的場合，維修方便，閥門設計易拆卸，在閥門一端有螺旋閥蓋，此閥蓋控制閥座與球芯密封及開關松緊度。
氣動對夾式球閥參數
| 公稱通徑 | DN15～DN200(mm) |
| 公稱壓力 | 1.0、1.6、2.5MPa |
| 連接形式 | 超薄法蘭、對夾式 |
| 結構形式 | 直通式 |
| 驅動形式 | 壓縮空氣4-7bar |
| 溫度范圍 | PTFE≤180℃、PPL≤300℃、硬密封≤450℃ |
| 閥芯結構 | V型、O型閥芯 |
| 閥體材質 | 鑄鋼（WCB）、不銹鋼（304、316、316L） |
| 密封材料 | PTFE(聚四氟乙烯)、PPL(對位聚苯)、金屬密封(硬質合金) |
| 使用介質 | 油、水、氣及紙漿或纖維狀流體 |
| 控制方式 | 開關式(兩位切斷)、調節型(閥門定位器4～20mA信號) |
氣動對夾式球閥功能可選
| 驅動方法 | 壓縮空氣(可帶手輪) |
| 供氣壓力 | 0.4-0.7mpa |
| 氣源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
| 環境溫度 | -30～+70℃ |
| 作用形式 |
單作用（彈簧復位）：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC)
雙作用（通氣開關）：氣關式(B)--失氣時閥不變(FL)；氣開式(K)--失氣時閥不變(FL)
|
| 可選附件 | 定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
