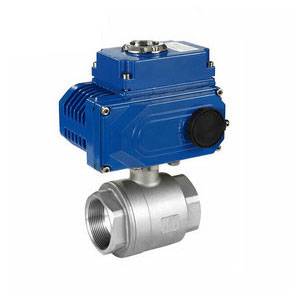

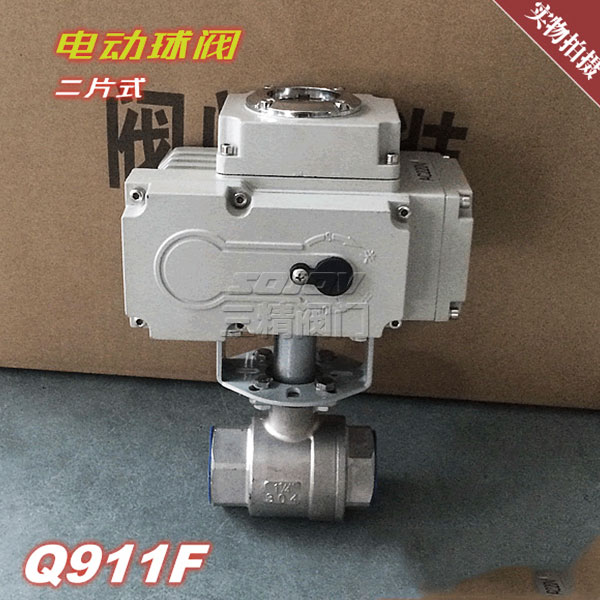

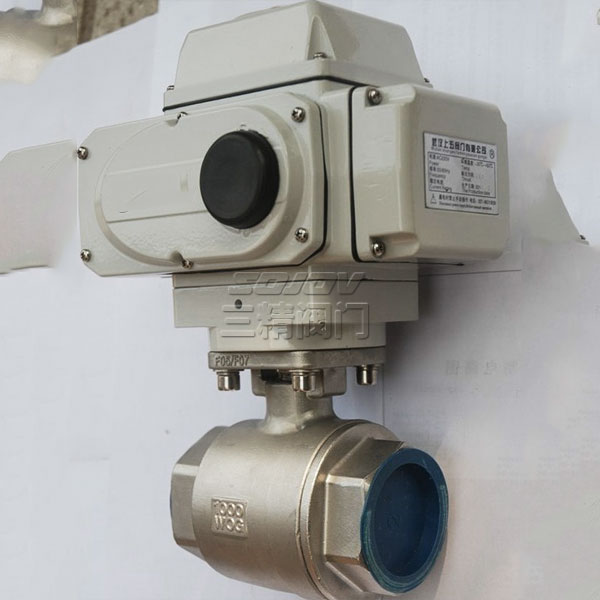

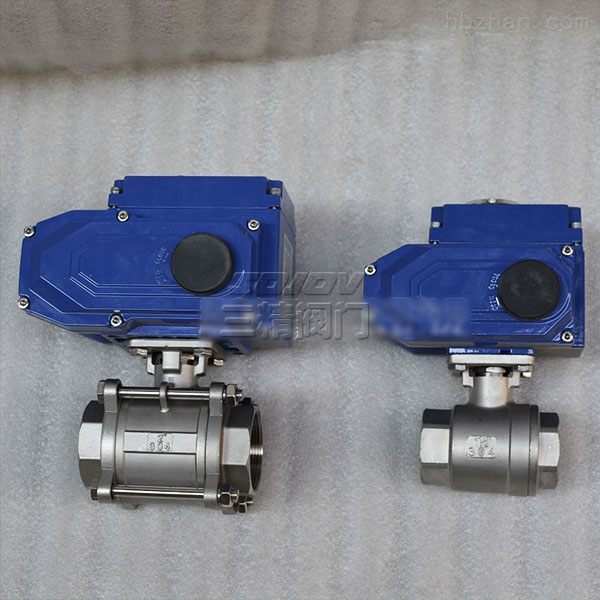

Q911F電動內螺紋球閥
品牌：三精閥門
閥門型號：Q911F，Q911H
通徑規格：DN15～DN100
結構形式：浮動直通式
閥體材質：不銹鋼304、不銹鋼316、不銹鋼316L
公稱壓力：PN10、PN16、PN25、PN40、PN64
適用溫度：PTFE:-29～+178℃，PPL:-29～+300℃
應用范圍：水、油品、氣體、粉末及弱腐蝕性介質
產品特點：體積小、重量輕、安裝方便、阻力小、動作穩定可靠
產品詳情
電動內螺紋球閥概述
Q911F電動內螺紋球閥（又稱電動絲扣球閥）就是指螺母和管接頭上為螺紋狀的球閥，采用直連的方式，將電動執行機構與內螺紋球閥連接組合而成。電動內螺紋球閥一般比較小，口徑在DN50以下的比較常見，因?yàn)榕c閥門連接的管道很難開螺紋，所以一般超過這個尺寸都不適合使用。電動內螺紋球閥選用不同的材質，可分別適用于多種介質，可在壓力為PN1.0～4.0MPa，工作溫度為 -29～300℃的各種管路上，做兩位切斷或調節使用。具有連線簡單，結構緊湊、尺寸小、重量輕、阻力小、動作穩定可靠等優點。
電動內螺紋球閥原理
電動螺紋球閥執行機構內置伺服系統，無須另配伺服放大器，輸入4-20mA信號及220VAC電源即可控制運轉，球體繞垂直于通道軸旋轉90°，實現對管道中流體介質的比例調節或切斷控制，電動螺紋球閥屬于直通閥門，全開狀態介質與密封面無接觸，其壽命長、密封面和介質摩擦磨損率低，適合介質含顆粒、帶腐蝕性流體使用。
電動內螺紋球閥技術參數
| 公稱通徑 | DN15～DN100(mm) | ||
| 公稱壓力 | PN1.0、1.6、2.5、4.0MPa | ||
| 連接形式 | 內螺紋連接（螺母旋緊式） | ||
| 密封形式 | O型球型閥芯 | ||
| 電源電壓 | AC110V、AC220V、AC380V（DC24等） | ||
| 旋轉范圍 | 0～90° | ||
| 動作時間 | 15秒/30秒/60秒（可定制） | ||
| 閥體材質 | 碳鋼、不銹鋼304、316 | ||
| 流量特性 | 快開特性 | ||
| 泄露量Q | 硬密封：≤額定流量的10-5 ；軟密封：零泄漏 | ||
| 適用溫度 | PTFE:-29～+178℃，PPL:-29～+300℃ | ||
| 適用介質 | 液體、油、氣體、粉末及各種腐蝕性介質 | ||
| 控制方式 | 普通開關型(開關兩位模式)、智能調節(4～20mA模擬量信號控制) | ||
電動內螺紋球閥零件材料
| 連接方式 | 內螺紋連接 | 對焊連接 | |||||
| 零件名稱 | 閥體閥蓋 | WCB | CF8(304) | CF8M(316) | WCB | CF8(304) | CF8M(316) |
| 球體、閥桿 | 2Cr13 | 0Cr19Ni9 | OCr17Ni12Mo2 | 2Cr13 | 0Cr19Ni9 | OCr17Ni12Mo2 | |
| 密封圈、填料 | 增強聚四氟乙烯、對位聚苯 | ||||||
| 適用工況 | 適用介質 | 水、蒸汽 、油品等 | 硝酸等腐 蝕性介質 | 醋酸等腐 蝕介質 | 水、蒸汽 、油品等 | 硝酸等腐 蝕性介質 | 醋酸等腐蝕介質 |
| 適用溫度 | -29～180°C(增強四氟乙烯)、-29～300°C(對位聚苯) | ||||||
