Y45Y杠桿式蒸汽減壓閥

杠桿式減壓閥是采用控制閥體內的啟閉件的開度來調節介質的流量，將介質的壓力降低，同時借助閥后壓力的作用調節啟閉件的開度，使閥后壓力保持在一定范圍內，在進口壓力不斷變化的情況下，保持出口壓力在設定的范圍內，保護其后的生活生產器具。

產品樣本下載減壓閥系列實物圖產品小樣圖

下一個[Y43X固定比例式減壓閥]上一個：[YD43H先導式高靈敏度減壓閥]

產品詳情

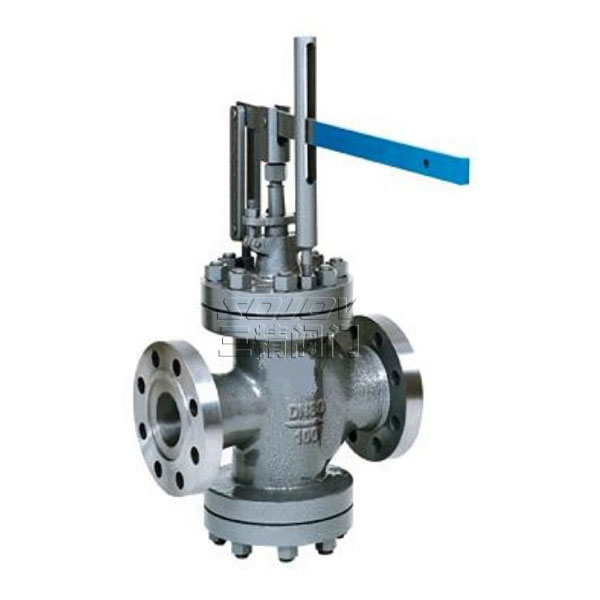

Y45H/Y-64.Y45H/Y-100杠桿式蒸汽減壓閥

蒸汽減壓閥型號：Y45H Y45Y	蒸汽減壓閥公稱通徑：50MM-400MM	蒸汽減壓閥使用壓力：6.4MPA-10MPA
蒸汽減壓閥連接方式：法蘭連接	蒸汽減壓閥形式：杠桿式	蒸汽減壓閥主要功能：起減壓保護作用
蒸汽減壓閥使用介質：蒸汽管道	蒸汽減壓閥材質：鑄鋼.鉻鉬鋼	蒸汽減壓閥標準：機械部標準或定做非標

杠桿式蒸汽減壓閥用途

杠桿式蒸汽減壓閥主要配套在減溫壓裝置上，起到調節壓力的作用，減壓比一般用O.6較合適，選用DKJ一31O電動執行裝置，DN500閥選用DKJ一51O電動執行裝置較合適。

杠桿式蒸汽減壓閥的主要零件材料

零件名稱

閥體、閥蓋

閥桿

閥瓣

閥座

Y45H/Y-64

Y45H/Y-100

WCB

38CrMoAlA

2Cr13

1Crl8Ni9Ti

Y45H/Y-64I

Y45H/Y-100I

ZG20CrMo

1Crl8Ni9Ti

杠桿式減壓閥的主要外形尺寸法蘭連接尺寸

按JB／T79-94標準

公稱壓力PN(MPa)	公稱通徑	尺寸mm
6.4 10.O	DN(mm)	H	H1	L	L1	L2
	50	515	200	565	150	150
	80	555	220	650	190	190
	100	582	245	800	200	200
	125	650	293	800	210	210
	150	654	318	800	225	225
	200	725	355	800	250	250
	250	750	390	800	275	275
	300	918	475		355	395
	400	1080	660	1000	400	550

減壓閥訂貨注意事項：

減壓閥選型時應提供口徑,使用介質,閥前壓力,閥后壓力,閥后設定壓力,最大流量/每小時,確定閥門尺寸,連接方式,標準,最大行程,開啟行程,流量調節比,壓力波動（精度）壓力,溫度對應比,最大耐溫,閥體材質,壓力等,內泄漏率,內部閥體結構,工作原理,安裝說明等相關技術資料.當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們的三精閥門 公司專家為您審核把關.感謝您訪問我們的網站【http://www.cnsjv.com】
