氣體減壓閥結構特點，氣體減壓閥技術參數

時間：6/13/2020 9:09:44 AM 來源：三精閥門瀏覽數：4152

氣體減壓閥是一種自動降低管路工作壓力的專門裝置，它可將閥前管路較高的液體壓力減少至閥后管路所需的水平。減壓閥的構造類型很多，按結構形式可分為薄膜式、彈簧薄膜式、活塞式、杠桿式和波紋管式等。按閥座數目可人為單座式和雙座式。按閥瓣的位置不同可分為正作用式和反作用式。按介質可以分為氮?dú)鉁p壓閥、氫氣減壓閥、氧氣減壓閥等。

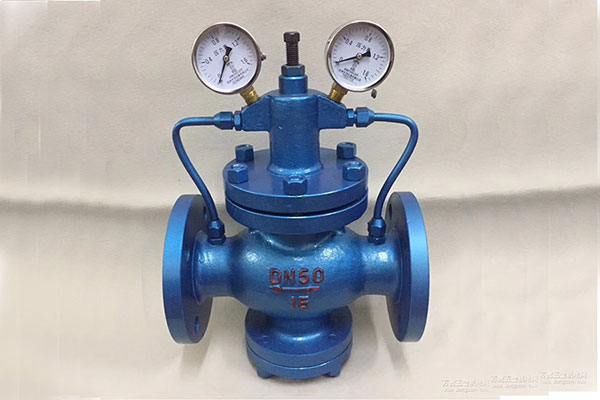

Yk43X/F氣體減壓閥

氣體減壓閥結構特點

氣體減壓閥屬于先導活塞式減壓閥。由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。通過調節調節彈簧壓力設定出口壓力、利用膜片傳感出口壓力變化，通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功能。本產品主要用于氣體管路，如空氣減壓閥、氮?dú)鉁p壓閥、氧氣減壓閥、氫氣減壓閥、液化氣減壓閥、天然氣等氣體。

氣體減壓閥技術參數

公稱壓力(Mpa)	1.6	2.5	4.0	6.4	10.0	16.0
殼體試驗壓力(Mpa)*	2.4	3.75	6.0	9.6	15.0	24
密封試驗壓力(Mpa)	1.6	2.5	4.0	6.4	10.0	16.0
最高進口壓力(Mpa)	1.6	2.5	4.0	6.4	10.0	16.0
出口壓力范圍(Mpa)	0.1-1.0	0.1-1.6	0.1-2.5	0.5-3.5	0.5-3.5	0.5-4.5
壓力特性偏差(Mpa)△P2P	GB12246-1989
流量特性偏差(Mpa)P2G	GB12246-1989
最小壓差(Mpa)	0.15	0.15	0.2	0.4	0.8	1.0
滲漏量	X/F(聚四氟乙稀/橡膠)：O Y(硬密封)：GB12245-1989
