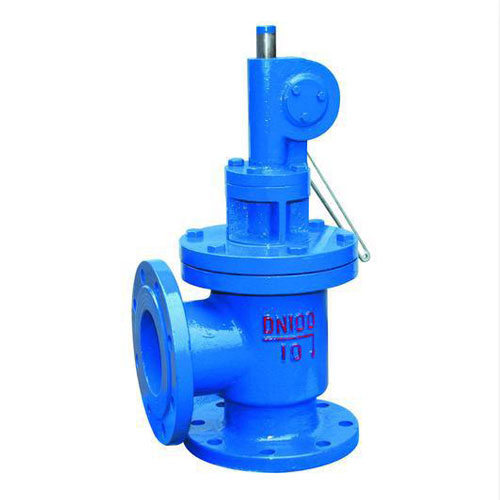

SD44X手動快開排泥閥
品牌：三精閥門
型號：SD44X
公稱壓力：1.0MPa
適用介質：水、污水、泥沙
適用溫度：常溫
閥體齒輪材料：碳鋼
齒輪架：HT200
閥桿材料：不銹鋼
閥瓣材料：襯膠板NBR
產品詳情
SD44X手動快開排泥閥概述
SD44X手動快開排泥閥主要用于自來水公司各類水池外，排泥閥主用以排除池底泥沙或污物。本閥由主閥、齒輪箱、齒條手柄、擋位等組成。工作時只要把手柄往下按定位就可以開啟，相反就快速關閉。
SD44X手動快開排泥閥技術參數
公稱壓力：1.0MPa
適用介質：水、污水、泥沙
適用溫度：常溫
閥體齒輪材料：碳鋼
齒輪架：HT200
閥桿材料：不銹鋼
閥瓣材料：襯膠板NBR

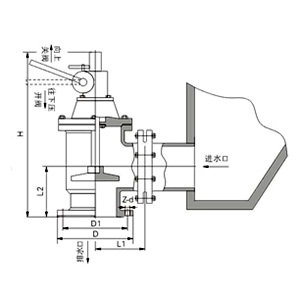

SD44X手動快開排泥閥主要外形尺寸
|
公稱通徑 DN（mm） |
主要尺寸 |
|||||
|
H |
L1 |
L2 |
D |
D1 |
Z-d |
|
|
80 |
450 |
135 |
125 |
195 |
160 |
4-18 |
|
100 |
490 |
165 |
125 |
215 |
180 |
8-18 |
|
150 |
670 |
205 |
145 |
280 |
240 |
8-23 |
|
200 |
760 |
220 |
185 |
335 |
295 |
8-23 |
|
250 |
825 |
260 |
205 |
390 |
350 |
12-23 |
