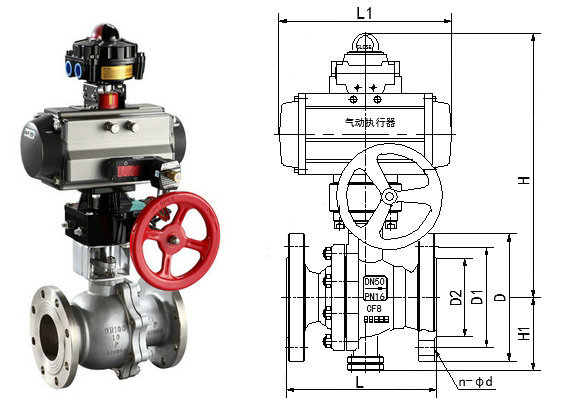

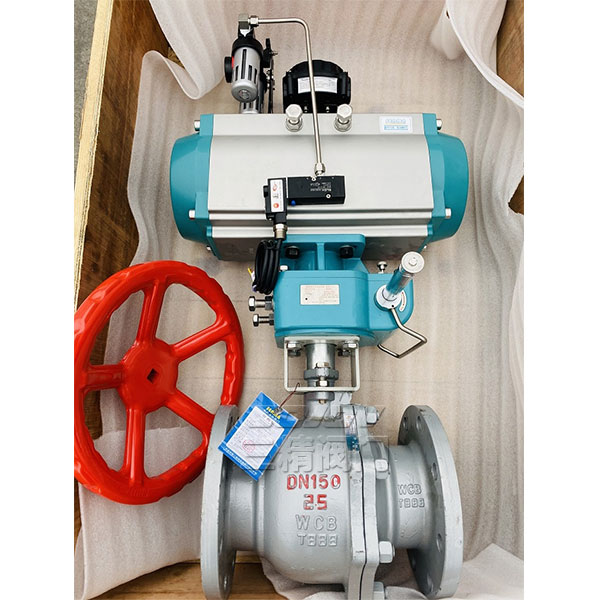

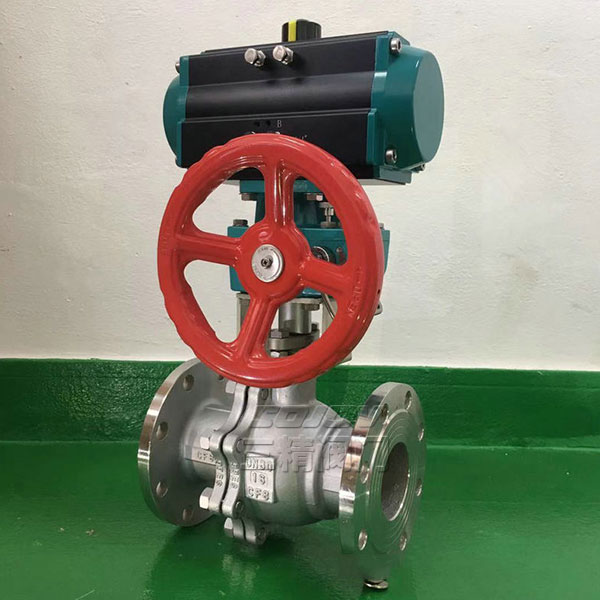

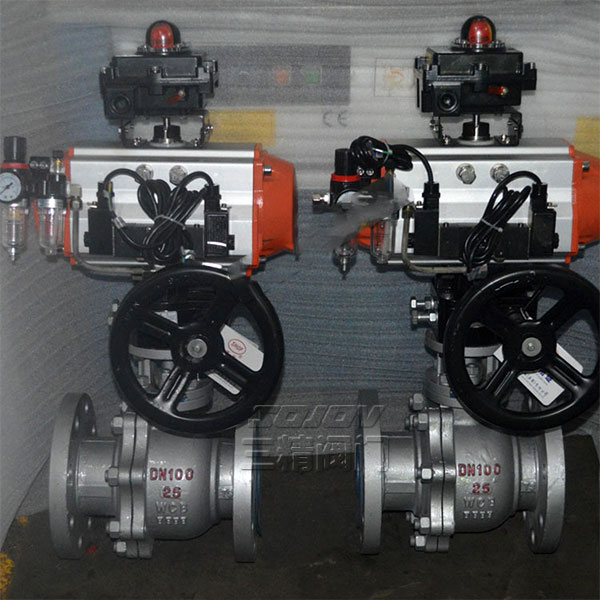

Q641F氣動O型切斷球閥
品牌：三精閥門
閥門型號：Q641F，Q641H
通徑規格：DN15～DN300
結構形式：浮動直通O型
閥體材質：鑄鋼WCB、不銹鋼304、不銹鋼316
公稱壓力：PN16、PN25、PN40、PN64
適用溫度：-40℃～450℃
應用范圍：液體、燃氣、蒸汽、油品、腐蝕性介質
產品特點：流阻力小，啟閉迅速，結構緊湊，適用范圍廣
產品詳情
氣動切斷球閥概述
氣動O型切斷球閥(開關球閥)常用于要求快速關閉管路介質流通的場合，主要由單作用氣動執行器與O型球閥組成，具有緊急復位的功能，可在遇到突發故障或失去氣源時，快速關閉閥門，防止介質流入！氣動O型切斷球閥以壓縮空氣為動力源，且執行速度非�？欤哂懈呔珳实拈_閉功能，可嚴密切斷管路中的流體，可就地控制和遠距離集中控制，提高了使用的安全性。
氣動切斷球閥產品特點
1，氣動O型球閥可根據使用要求不同，選用金屬密封和軟密封結構，滿足不同工況場合。
2，密封性能極佳，結構易于密封，而且閥封能力隨著介質壓力的增高而增大。
3，氣動O型切斷球閥閥桿密封可靠，由于閥桿只作彷轉動運而不做升降運動，閥桿的填料密封不易破壞。
4，流體阻力小，球閥全開時與管路形成全通道，介質基本可以毫無阻力的流過。
5，不僅能控制氣體，液體和蒸汽介質，也適用于控制污水和含有纖維的本質。
氣動切斷球閥技術參數
| 公稱通徑 | DN15～DN300(mm) |
| 公稱壓力 | PN1.6、2.5、4.0、6.4MPa |
| 連接形式 | 法蘭式、螺紋連接 |
| 驅動方式 | 氣源驅動0.4-0.7Mpa（可帶手動裝置） |
| 閥芯形式 | “O”型球形閥芯 |
| 適用溫度 | 軟密封≤180℃，金屬密封≤450℃ |
| 流量特性 | 快開特性 |
| 閥體材質 | 碳鋼、不銹鋼304、316、316L |
| 密封材料 | 增強聚四氟乙烯，對位聚苯 |
| 適用范圍 | 液體、燃氣、蒸汽、油品、腐蝕性介質等 |
| 作用形式 | 開關型（開關兩位切斷）單作用（彈簧復位功能），雙作用（氣開氣關） |
氣動O型切斷球閥動作原理
當氣動O型球閥壓縮氣體通過電磁閥或其他控制器進入氣缸的一端，推動活塞開始移動，通過活塞桿，曲柄，立軸等傳動機構，使球芯以立軸為中心旋轉90°，使球閥由開（或關）的狀態變?yōu)殛P（或開）的狀態，達到對管道內介質的自動控制。氣動開關球閥在氣缸式執行機構側面有兩個G1/4"的螺孔，可以通過連接板安裝電磁換向閥，頂部也有兩個M10X1的螺孔，可以通過支承件安裝兩個行程開關，中心旋轉頂端可用扳手進行手動操作。
氣動O型切斷球閥零件材料
| 零件名稱 | 材料 | |||
| 閥體閥蓋 | WCB | 304(CF8) | 316(CF8M) | 316L(CF3M) |
| 球體 | 2Cr13+氮化處理 | 304 | 316 | 316L |
| 閥桿 | 2Cr13 | 304 | 316 | 316L |
| 密封圈 | 聚四氟乙烯(PTFE)、增強聚四氟乙烯(PPL)、對位聚苯 柔性石墨 | |||
| 適用介質 | 液體、氣體、蒸汽、油品及其它腐蝕性介質等 | |||
