組合式排氣閥結構與用途及工作原理

時間：2020/9/19 16:04:35 來源：三精閥門瀏覽數：3674

組合式吸氣排氣閥采用正壓排氣和負壓進氣設計，具備排氣和進氣功能。排氣閥在管道有壓狀態下自動排放內部積聚的少量空氣。負壓進氣即可在空管道充水時排放管道內的空氣又能在管道排空時自動進氣。尤其是在水柱分離工況下將自動打開，向管道內進氣以消除真空。

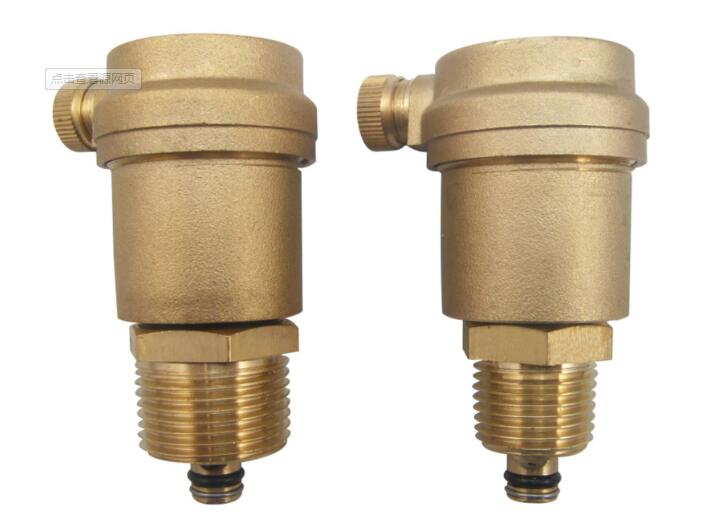

組合式排氣閥

組合式排氣閥結構與用途

這種閥門為圓桶狀式閥體，其結構內部主要組成部分有不銹鋼浮球及塞頭。由于其獨特的功能作用和市場需求，被廣泛應用于泵埔出口處或送配水管線中，比較適合大量排除管道空氣，以增進水管及抽水機使用效率，且與管內一旦出現負壓時，此閥能迅速吸入空氣，以保管線因負壓所產生損壞。

組合式排氣閥工作原理

當管道系統中有氣體溢出時，氣體會順著管道向上爬，最終聚集在系統的最高點，而組合式排氣閥一般都安裝在系統最高點，當氣體進入復合式排氣閥閥腔聚集在排氣閥的上部，隨著閥內氣體的增多，壓力上升，當氣體壓力大于系統壓力時，氣體會使腔內水面下降，浮筒隨水位一起下降，打開排氣口;氣體排盡后，水位上升，浮筒也隨之上升，關閉排氣口。同樣的道理，當系統中產生負壓，閥腔中水面下降，排氣口打開，由于此時外界大氣壓力比系統壓力大，所以大氣會通過排氣口進入系統，防止負壓的危害。如擰緊排氣閥閥體上的閥帽，排氣閥停止排氣，通常情況下，閥帽應該處于開啟狀態。排氣閥也可以跟隔斷閥配套使用，便于組合式排氣閥的檢修。
