法蘭楔式閘閥主要特點及技術參數

時間：2020/11/7 13:09:59 來源：三精閥門 瀏覽數：3957

法蘭楔式閘閥廣泛適用于石油化工，火力發電廠等油品、水蒸氣管路上作接通或截?cái)喙苈分薪橘|(zhì)的啟閉裝置。楔形閘閥,是閘閥的一種。因其密封面與垂直中心線成某種角度即兩個密封面成楔形而得名。一般情況下，兩密封面成楔形的閘閥，密封面與垂直中心線的角度為2°52’、 3°30’、5°、8°、10° 等。楔形閘閥分為明桿閘閥和暗桿閘閥，楔形單閘板閥和楔形雙閘板閥。驅動方式有：電動，氣動，手動，氣液動等，連接方式有采用法蘭式、焊接式、對夾式。

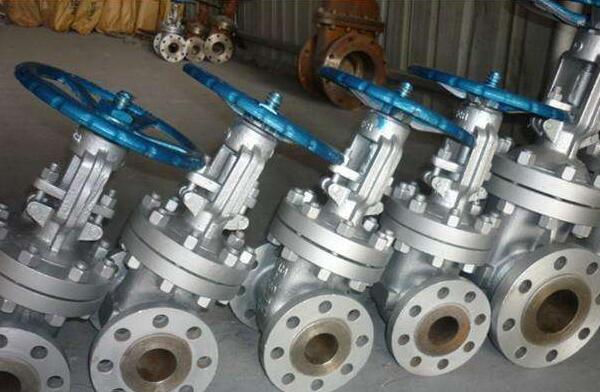

法蘭楔式閘閥

法蘭楔式閘閥主要特點

1、結構緊湊、設計合理、閥門剛性好、通道流暢，流量系數小;

2、密封面采用不銹鋼和硬質合金，使用壽命長;

3、采用柔性石墨填料、密封可靠，操作輕便靈活;

4、驅動方式為手動、氣動、電動、齒輪傳動;

5、結構形式為彈性楔式單閘板、剛性楔式單閘板雙閘板型式

法蘭楔式閘閥主要技術參數

公稱壓力PN（MPa）	殼體	試驗壓力（MPa）	上密封
密封（液）	密封（氣）
1.6	2.4	1.8	0.6	1.8
2.5	3.8	2.8	0.6	2.8
4.0	6.0	4.4	0.6	4.4
6.4	9.6	7.0	0.6	7.0
10.0	15.0	11.0	0.6	11.0
16.0	24.0	18.0	0.6	18.0
