100X遙控浮球閥典型安裝示意圖
時間：2014/10/9 來源：三精閥門 瀏覽數：4054
當管道從進水端給水時，由于針閥、球閥、浮球閥是常開的，水通過微型過濾器、針閥、控制室、球閥、浮球閥進入水池，此時控制室不形成壓力，主閥開啟，水塔(池)供水。當水塔(池)的水面上升至設定高度時，浮球浮起關閉遙控浮球閥，控制室內水壓升高，推動主閥關閉，供水停止

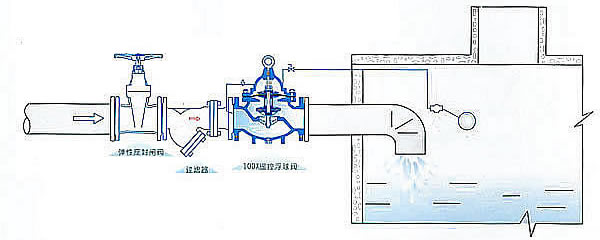

100X遙控浮球閥典型安裝示意圖
100X遙控浮球閥主要外形連接尺寸
單位：mm
|
DN |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
|
L |
150 |
160 |
180 |
200 |
203 |
216 |
241 |
292 |
330 |
356 |
495 |
622 |
698 |
787 |
914 |
978 |
|
H1 |
179 |
179 |
179 |
210 |
210 |
215 |
245 |
305 |
365 |
415 |
510 |
560 |
658 |
696 |
735 |
735 |
|
H |
212 |
212 |
212 |
265 |
265 |
310 |
350 |
460 |
520 |
570 |
840 |
890 |
1030 |
1090 |
1150 |
1150 |
遙控浮球閥工作原理
當管道從進水端給水時，由于針閥、球閥、浮球閥是常開的，水通過微型過濾器、針閥、控制室、球閥、浮球閥進入水池，此時控制室不形成壓力，主閥開啟，水塔(池)供水。當水塔(池)的水面上升至設定高度時，浮球浮起關閉遙控浮球閥，控制室內水壓升高，推動主閥關閉，供水停止。當水面下降時，遙控浮球閥重新開啟，控制室水壓下降，主閥再次開啟繼續供水，保持液面的設定高度。
【三】100X遙控浮球閥主要零部件材料：
|
零件名稱 |
零件材料 |
|
閥體 閥蓋 |
WCB |
|
閥座 閥盤 |
銅合金 |
|
密封圈 O型圈 |
丁腈橡膠 |
|
閥桿 |
2Cr13 |
|
彈簧 |
50CrVA |
|
針型閥 |
銅合金 |
|
球閥 |
銅合金 |
|
浮球閥 |
銅合金 |
|
微型過濾器 |
不銹鋼 |

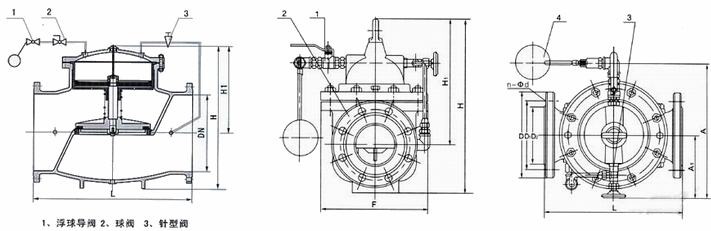

【四】100X遙控浮球閥內部結構圖：
【五】100X遙控浮球閥連接尺寸（PN 1.0-2.5MPa）
|
公稱通徑DN |
L |
H |
H1 |
A |
B |
|
50 |
250 |
260 |
90 |
340 |
260 |
|
65 |
280 |
285 |
98 |
350 |
270 |
|
80 |
310 |
295 |
110 |
360 |
280 |
|
100 |
350 |
315 |
120 |
380 |
290 |
|
125 |
400 |
335 |
145 |
420 |
340 |
|
150 |
450 |
390 |
155 |
440 |
360 |
|
200 |
550 |
460 |
190 |
465 |
385 |
|
250 |
650 |
520 |
250 |
495 |
415 |
|
300 |
800 |
620 |
290 |
580 |
440 |
|
350 |
900 |
650 |
330 |
605 |
470 |
|
400 |
1000 |
710 |
360 |
630 |
490 |
|
450 |
1000 |
750 |
445 |
655 |
510 |
|
500 |
1100 |
800 |
495 |
685 |
545 |
|
600 |
1100 |
900 |
550 |
740 |
610 |
|
700 |
1450 |
1000 |
605 |
800 |
670 |
|
800 |
1560 |
1100 |
730 |
860 |
730 |
|
900 |
1800 |
1200 |
800 |
915 |
785 |
|
1000 |
2000 |
1330 |
910 |
985 |
855 |
